「穹顶投影」巴可投影机再现千年溶洞的历史画卷
简介:巴可G100-W19激光工程投影机打造大型穹顶光影秀
案例详情

「穹顶投影」巴可投影机再现千年溶洞的历史画卷


楚南名洞 · 紫霞岩

紫霞岩又名“重华岩”,位于九嶷山舜帝陵西南1公里,为楚南十二名洞之首。

因舜帝(名“重华”)四千多年前曾游此岩而得名。




翻阅隔世风景的画卷
捡拾光影与岩石的长篇诗行



「穹顶投影」巴可投影机再现千年溶洞的历史画卷

「穹顶投影」巴可投影机再现千年溶洞的历史画卷


紫霞岩是一个具有非常高的观赏价值、科学价值和历史文化价值的溶洞。该岩由外岩和内岩组成,全长1556米的游程。内岩宽敞宏阔,通光明亮,冬暖夏凉,宛如仙境;外岩形似半月,崖壁拱罩,紫霞缭绕,气吞山河。后人见阳光覆照岩洞外岩时,岩壁上常返射出紫色霞光,又称其为紫霞岩。


「穹顶投影」巴可投影机再现千年溶洞的历史画卷

「穹顶投影」巴可投影机再现千年溶洞的历史画卷

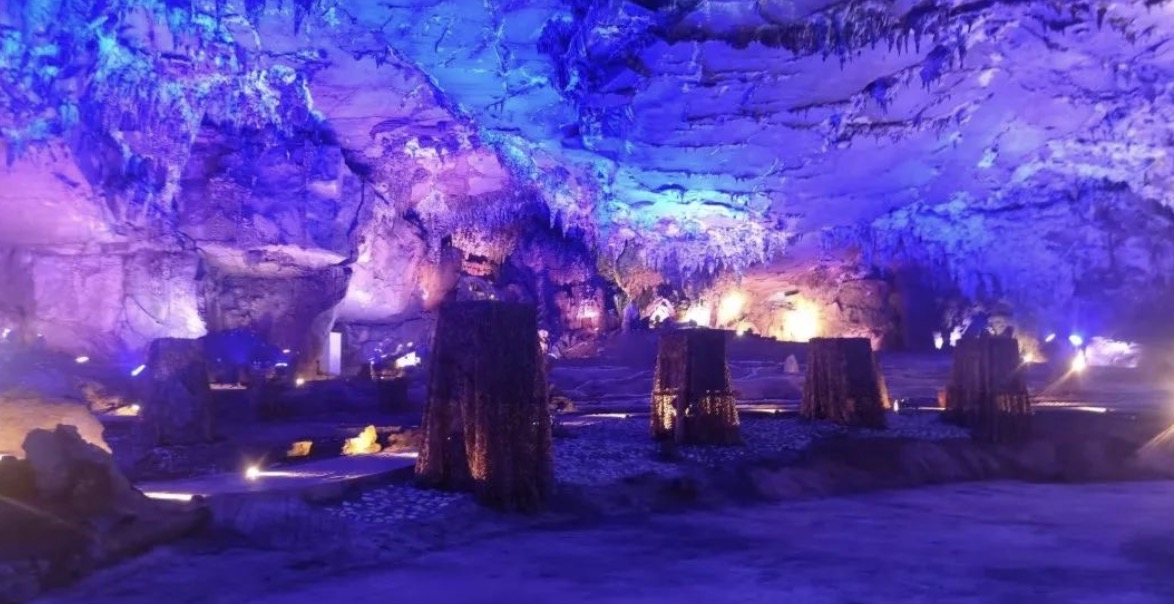

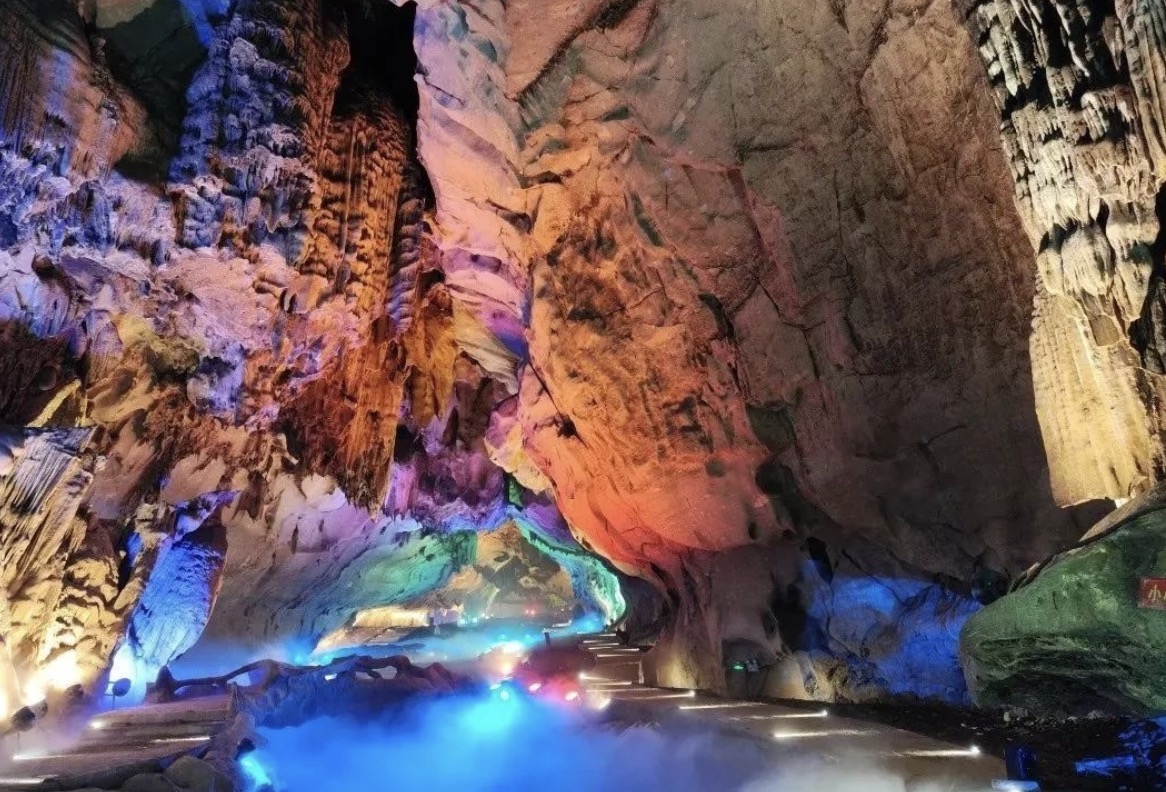

紫霞岩系喀斯特地貌地下溶洞,遍布洞内的石柱、石笋、石瀑等,形状各异,给人无限遐想,岩壁与五彩光束的融合下,宛如仙境。溶洞内冬暖夏凉,石钟乳及洞穴暗河营造了各种瑰丽奇景,屏息静听,流水淙淙。


对话数亿万年的光阴


「穹顶投影」巴可投影机再现千年溶洞的历史画卷

「穹顶投影」巴可投影机再现千年溶洞的历史画卷

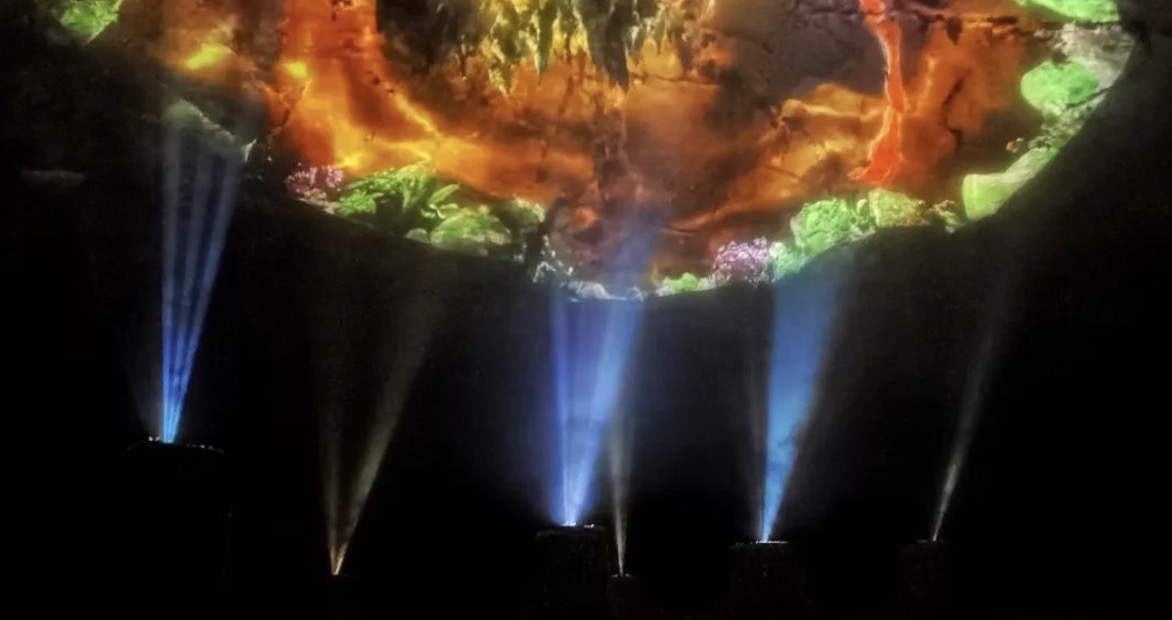

洞内至今遗存有唐代以来元结、寇准、宋之问、张铨等名人墨客的石刻和墨迹,采用八台巴可G100-W19激光工程投影机打造凝聚科学技术与美学元素的穹顶光影秀,讲述舜帝德治天下、南巡苍梧为主线的传奇一生。


「穹顶投影」巴可投影机再现千年溶洞的历史画卷

「穹顶投影」巴可投影机再现千年溶洞的历史画卷

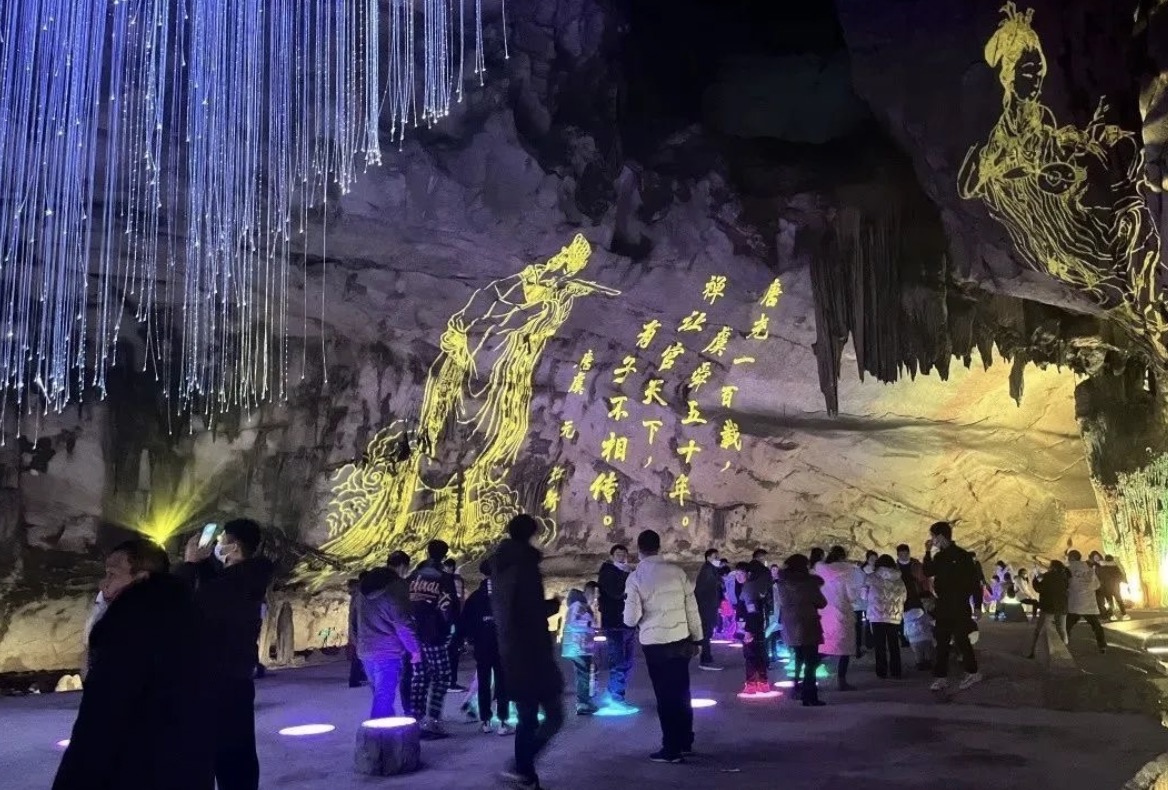

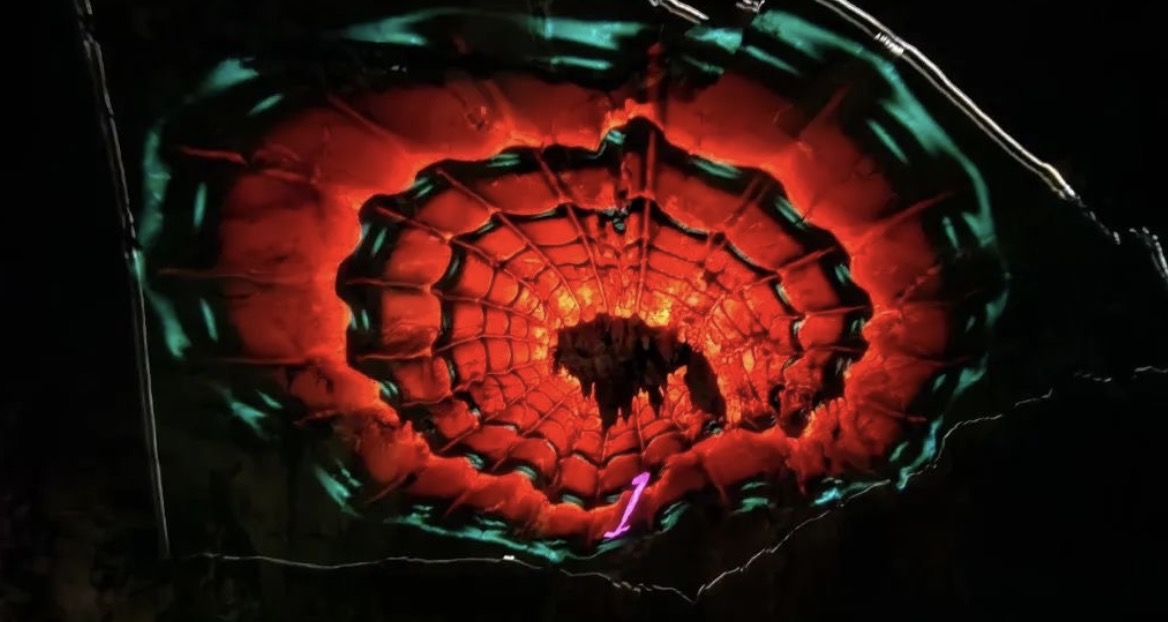

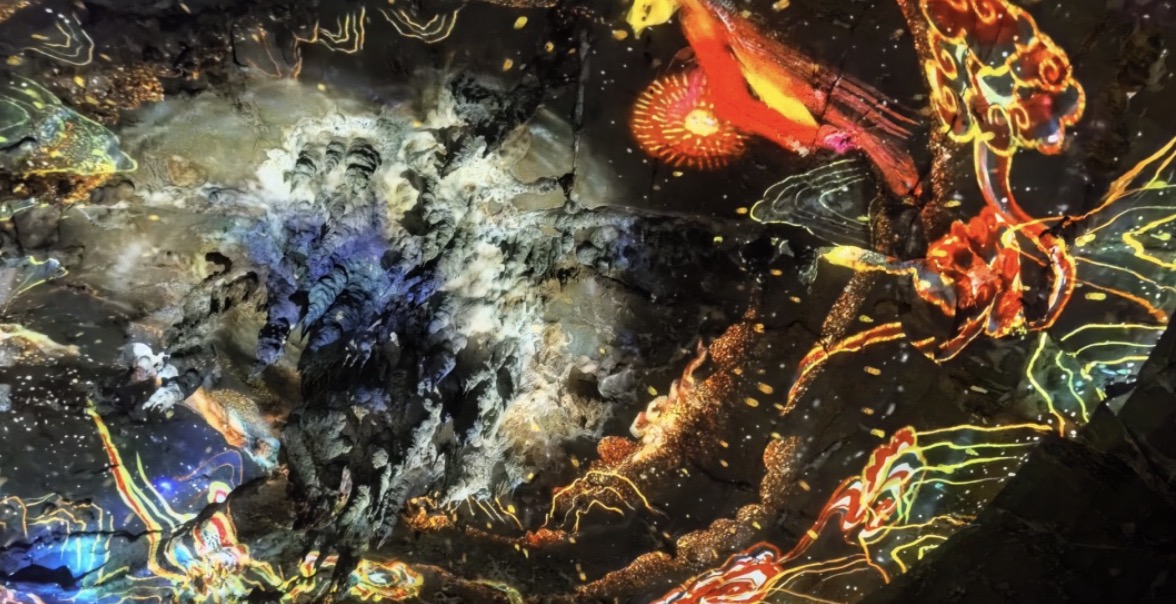

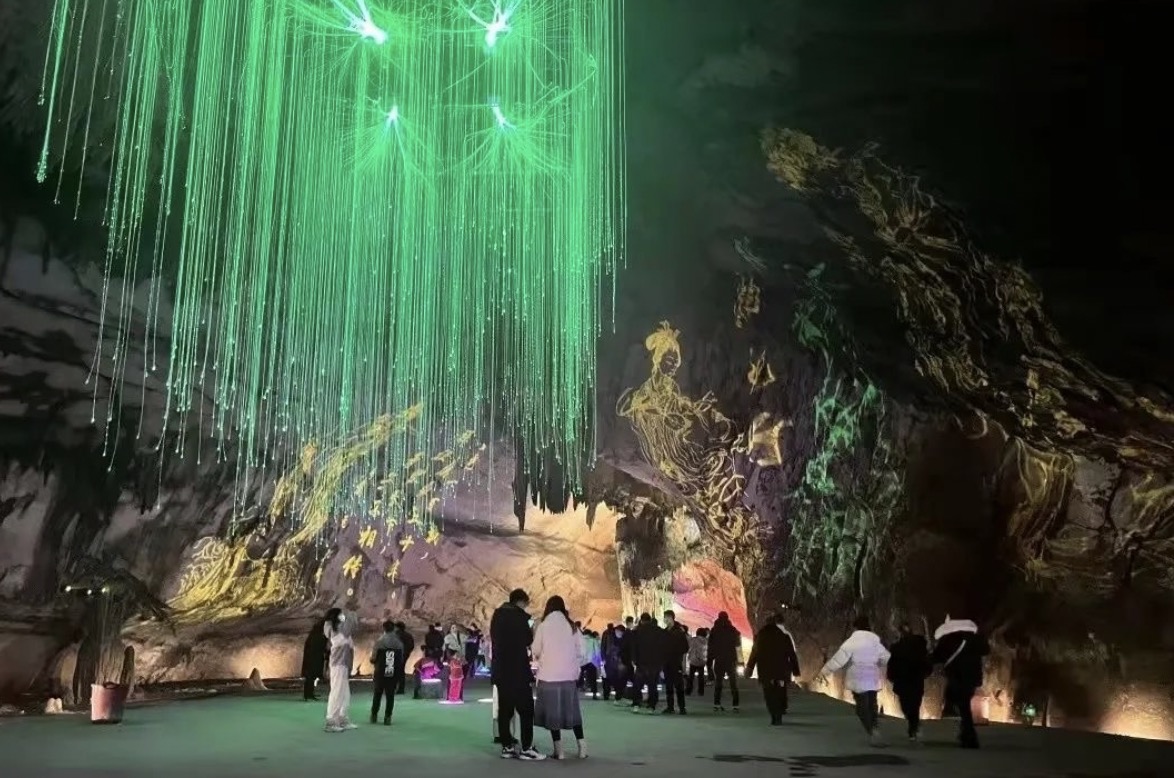

穹顶光影秀围绕“舜帝南巡”的故事主线匠心打造,融入历史文化,投射在溶洞内高达40英尺的岩壁上,光、影、山、水在此完美碰撞融合。让游客暂时忘记时间和空间的概念,仿佛穿越到另外一个奇幻世界,游客置身其中心潮澎湃,拍照打卡不停。


「穹顶投影」巴可投影机再现千年溶洞的历史画卷


巴可G100单片DLP投影机,亮度覆盖16000-22000流明,具有原生WUXGA分辨率及最新信号处理功能,支持各式最新输入源,可通过12bit的图像处理技术为观众带来惊艳的视觉体验。

借助机身出色的散热功能,G100可以承受50℃(122℉)的工作环境温度、5-90%RH的工作环境湿度,同时噪声不超过42dB(A)。凭借激光磷粉光源和先进的冷却设计,G100可在高温、潮湿等极端环境下稳定工作,非常适合运用于需要超高亮度且长时间运行的应用场景中。



一场自然与科技

完美结合的探秘之旅



「穹顶投影」巴可投影机再现千年溶洞的历史画卷

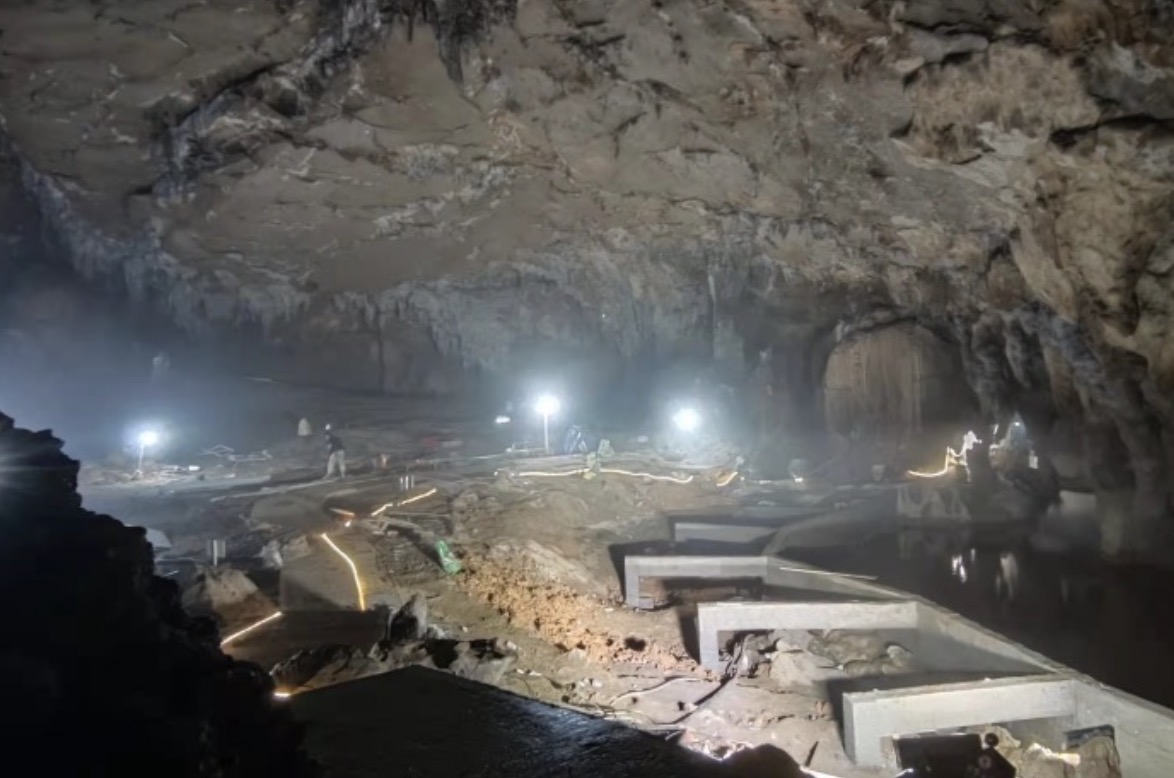

铭典创视技术团队在收到客户需求后迅速抵达紫霞岩项目现场,根据现场勘察情况确定穹顶投影方案及安装方式,进行现场定位。由于现场地面及顶部弧面环境复杂,每个基坑距离顶部的高度不一,加之融合需要,安装点位和尺寸需要兼顾视频效果,所以每台投影机的投距和角度也有所不同。技术团队精准测量每个安装位置到穹顶的距离、投影机所需的前后左右俯仰角度以及融合后的投影画面总尺寸,定制适应现场安装环境的投影机立杆及恒温箱。


「穹顶投影」巴可投影机再现千年溶洞的历史画卷

「穹顶投影」巴可投影机再现千年溶洞的历史画卷

「穹顶投影」巴可投影机再现千年溶洞的历史画卷

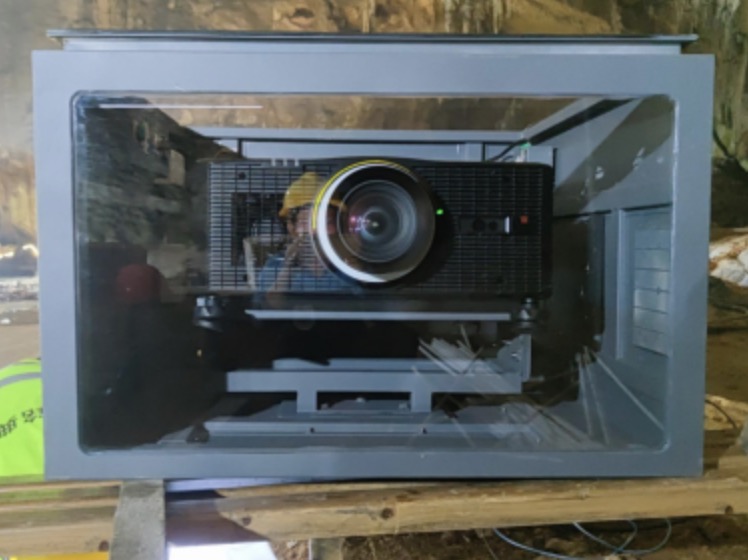

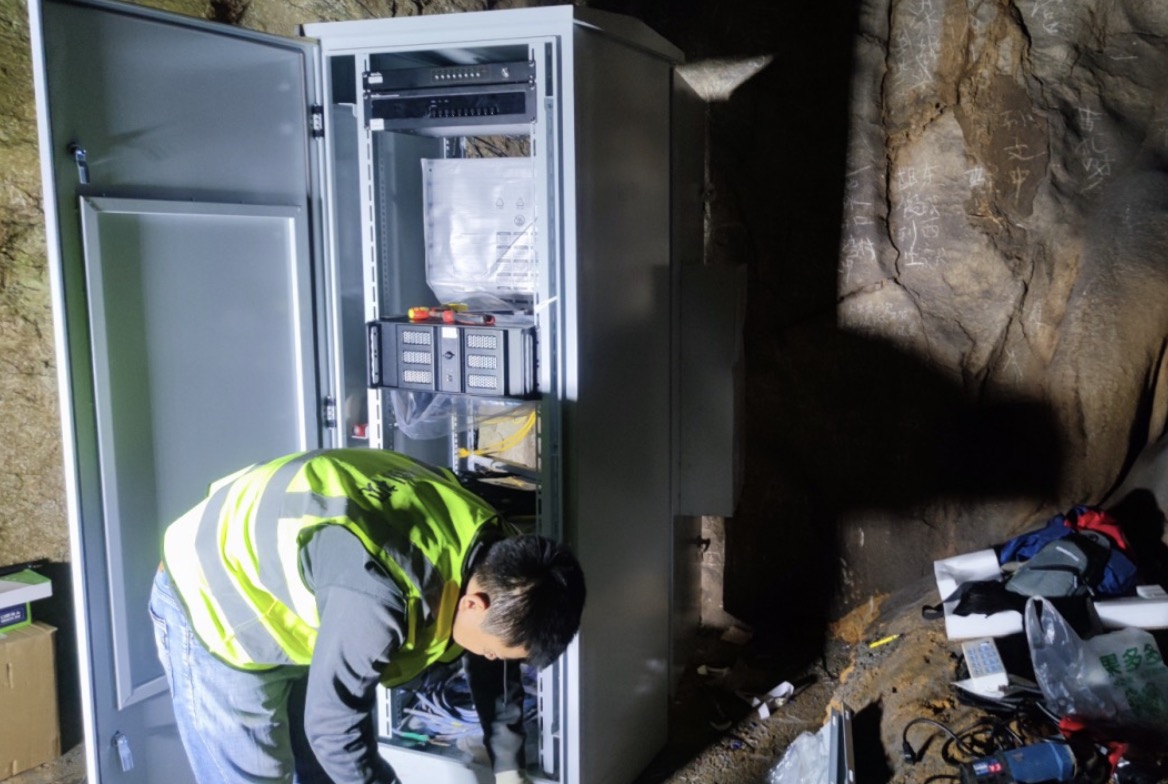

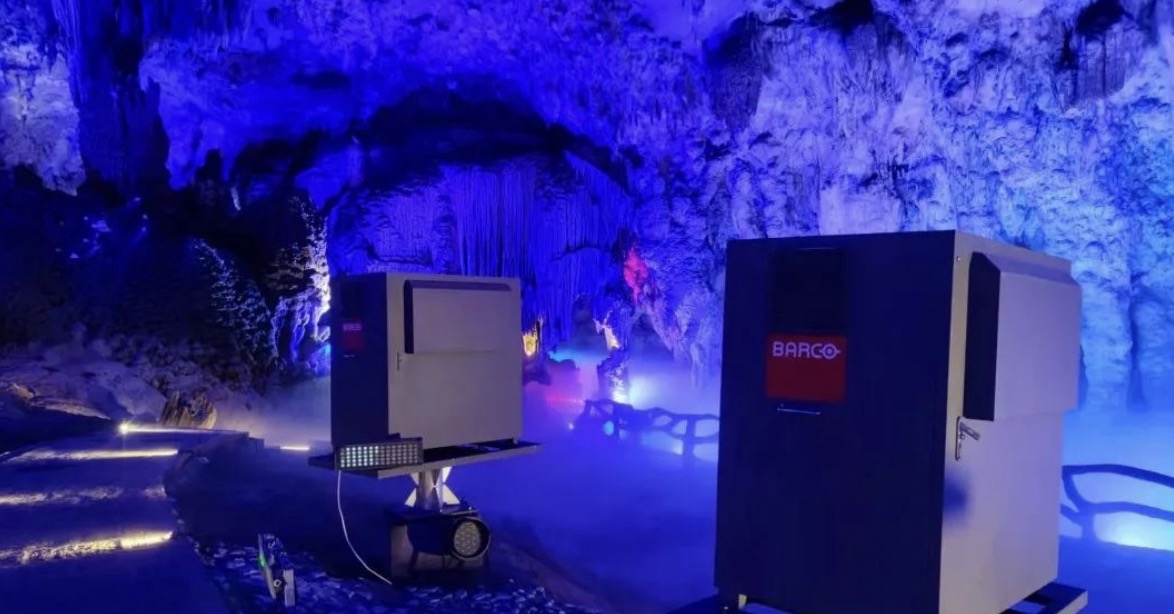

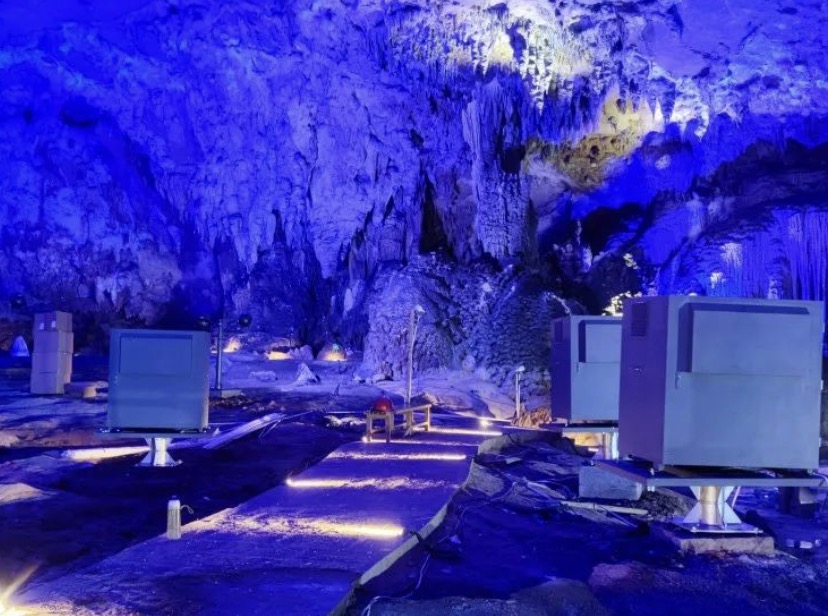

待所有设备运至项目现场后,技术团队将恒温箱及投影机根据预测的距离和角度进行定点安装。为保证设备能够长时间在潮湿环境下持久稳定运行,在设备机柜内安装7*24小时连续运行工作的装除湿系统,将设备运行的温湿度控制精度保持在±2%。


「穹顶投影」巴可投影机再现千年溶洞的历史画卷

「穹顶投影」巴可投影机再现千年溶洞的历史画卷

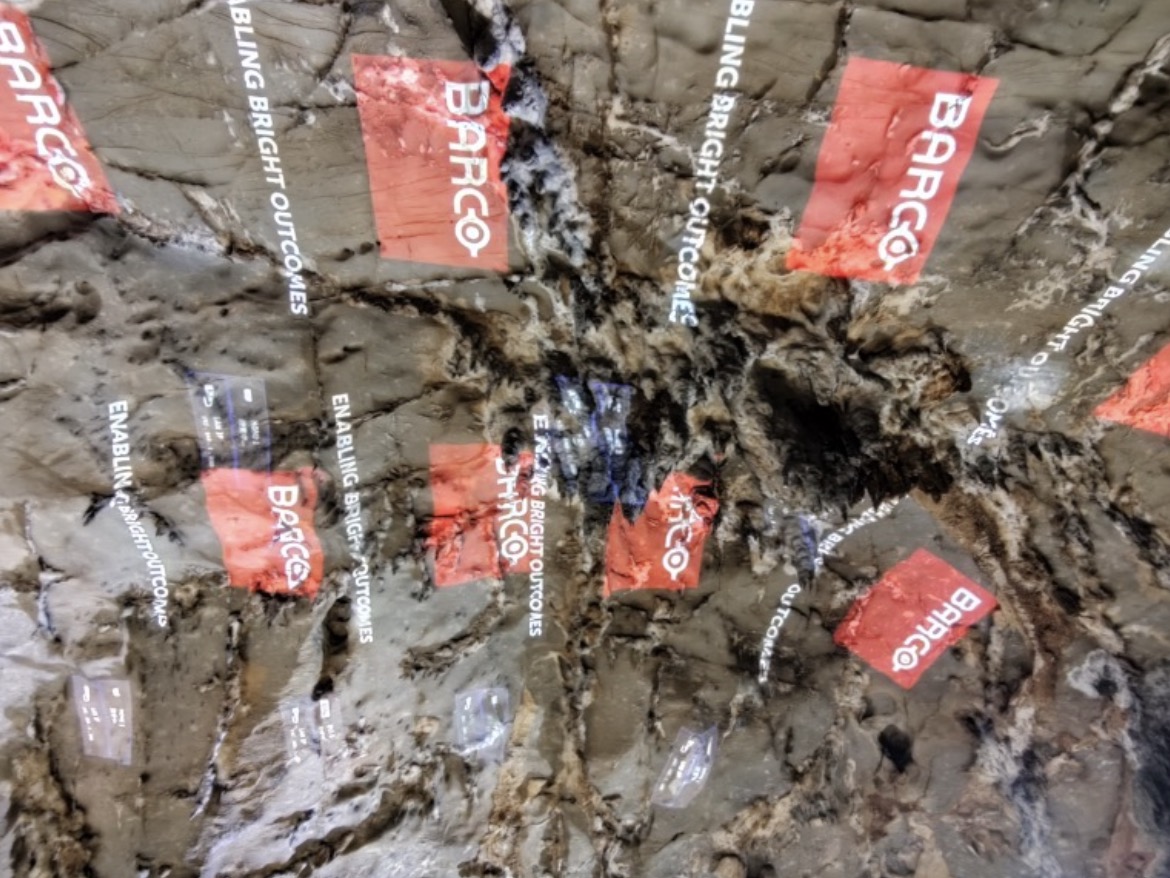

完成投影机安装及光纤熔接后,技术团队开始调整投影光路位置,将多台投影机的画面融合处理为一个整体,进行投影融合及中控调试,实现远程控制设备。


「穹顶投影」巴可投影机再现千年溶洞的历史画卷

「穹顶投影」巴可投影机再现千年溶洞的历史画卷

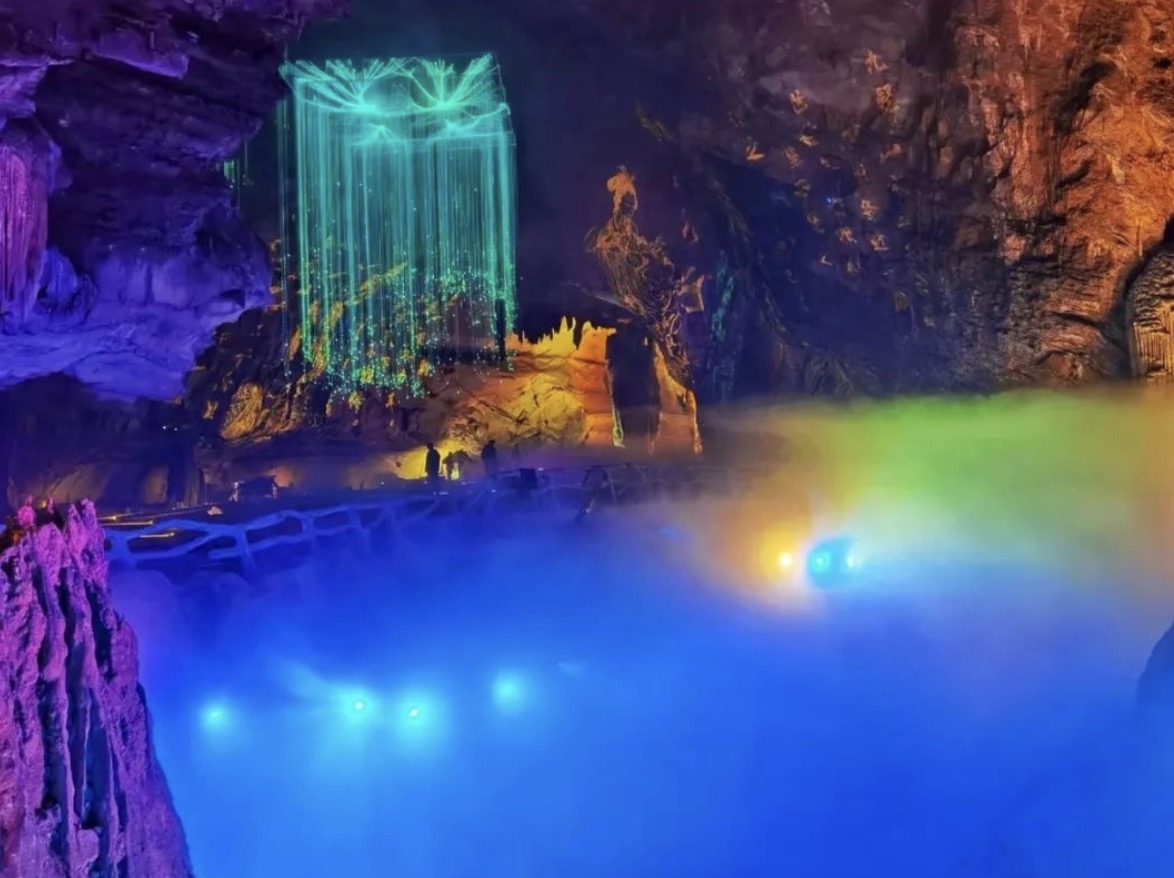

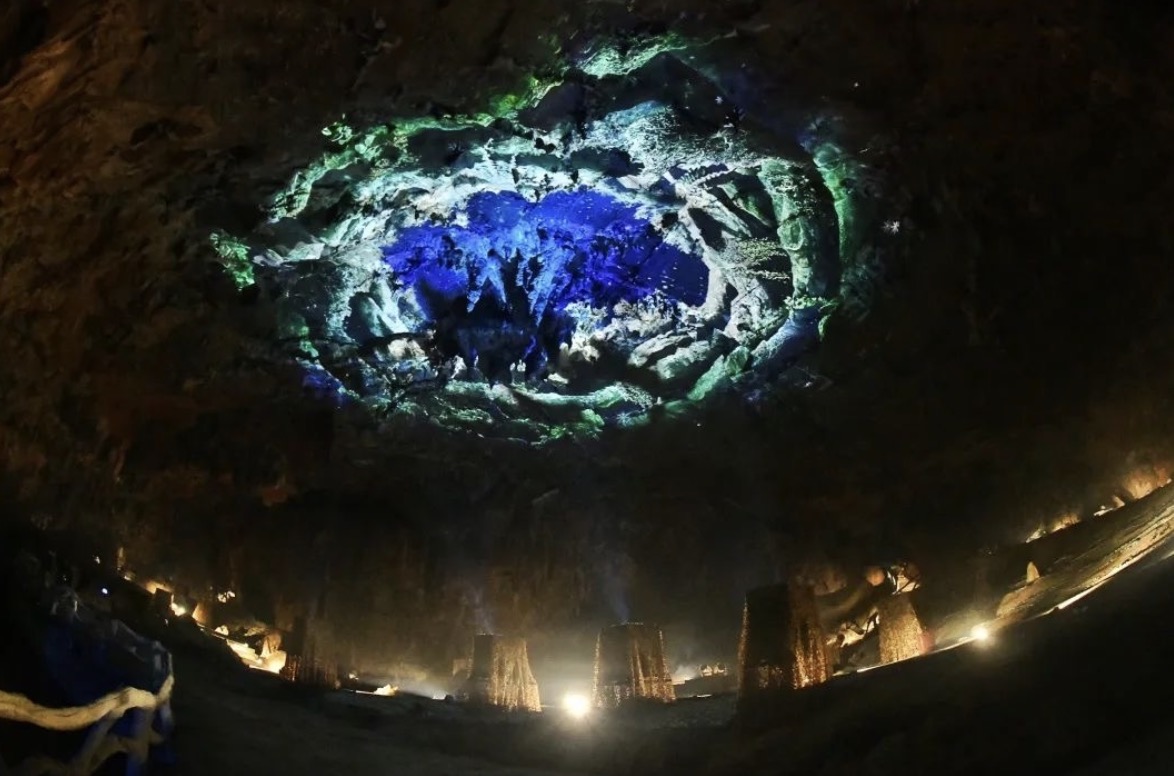

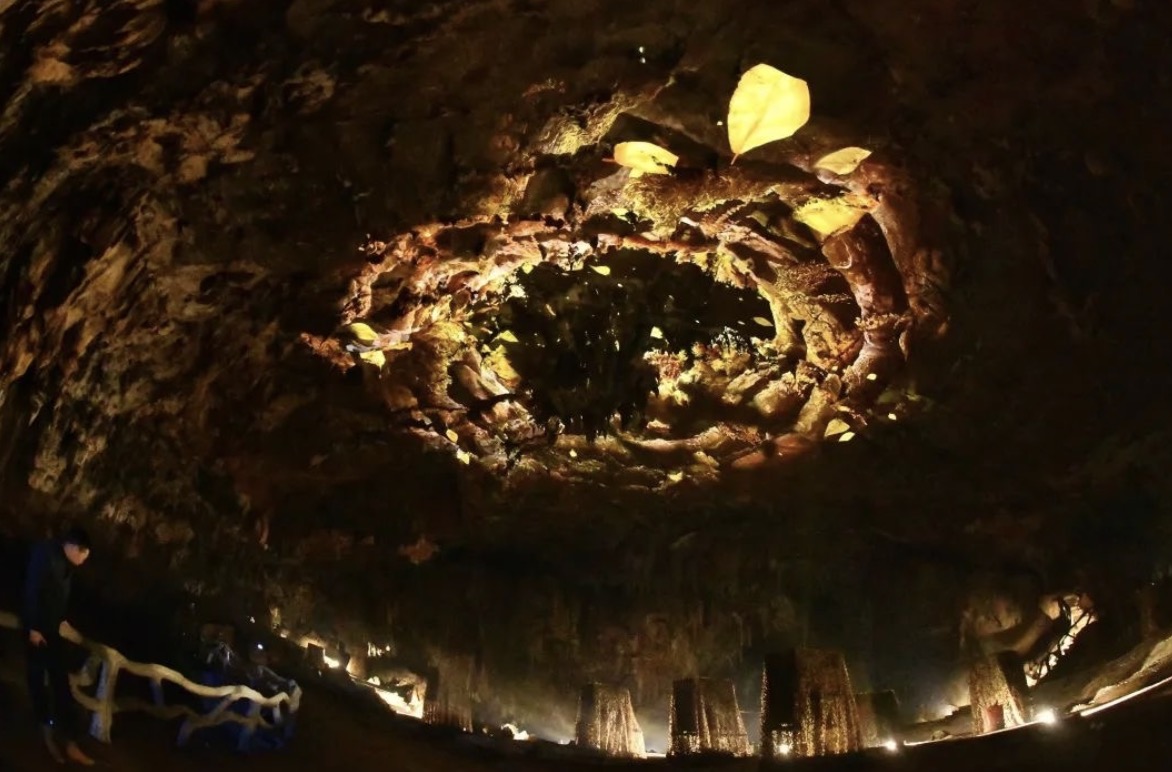

技术团队通过在洞内反复进行投影测试及环境测试,最终将栩栩如生的视觉效果呈现出来,完美打造出一个自然与科技兼并的穹顶光影秀。


「穹顶投影」巴可投影机再现千年溶洞的历史画卷

「穹顶投影」巴可投影机再现千年溶洞的历史画卷


铭典创视携手巴可投影机为紫霞岩穹顶光影秀提供专业视觉显示服务,生动的投影展示让这里成为溶洞一道亮丽的风景线,使游客们充分感受到了现代科技与自然景观的匠心交融。未来,铭典创视将继续以优质的产品、专业的解决方案为客户持续创造更多价值。
